Verspanende activiteiten

(Frezen, Draaien,

Programmeren met

CadCam)

Verspanende activiteiten (Frezen en Draaien) Computers   zijn   natuurlijk   mijn   grootste hobby,    maar    ook    bij    mijn    dagelijkse werkzaamheden               (beroepsmatig) gebruik   ik   computers.   Voornamelijk   zijn dat   de   computers   die   rechtstreeks   aan de    draai    machine,    freesmachine    en robots   hangen.   Dit   zijn   niet   de   normale computers   zoals   we   thuis   hebben   en   op kantoor     maar     specifiek     voor     deze machines    ontworpen    met    een    eigen programmering     (iso     programmering). Een      programma      voor      draai-      en freesmachines    is    opgebouwd    uit    G- codes,   M-codes,   X,   Y,   Z   coördinaten   en cyclussen   voor   standaard   bewerkingen. Freesmachines      zijn      er      in      diverse uitvoering.   Je   hebt   Vertikale   (draaiende spindel   met   gereedschap   staat   vertikaal in       de       machine)       en       horizontale (draaiende    spindel    met    gereedschap ligt   horizontaal   in   de   machine).   Tot   nu toe   heb   ik   alleen   gewerkt   met   vertikale freesmachines.   Verder   heb   je   o.a.   nog freesmachines     met     pallet     wisselaar waarbij    de    frees    tafel    verwisseld    kan worden    met    een    volgende    zodat    de machine   door   kan   werken   terwijl   op   de andere   frees   tafel   producten   gewisseld worden ( hoger rendement). Draai   machines   zijn   er   natuurlijk   ook   in diverse   modellen.   De   normale   hebben   1 spindel       waar       het       werkstuk       in opgespannen   wordt   en   1   turret   waar   de gereedschappen   in   gezet   worden.   Meer geavanceerde     machines     hebben     2 spindels   en   2   turrets   die   tegelijk   op   bij beide     spindels     een     bewerking     uit kunnen voeren. Sinds   enige   tijd   ben   ik   ook   werkzaam met   robots   om   producten   automatisch in   en   uit   de   machine   te   laten   halen.   Ook deze     robots     worden     natuurlijk     met computers      aangestuurd,      maar      de programmering   hiervan   is   weer   geheel anders   dan   dat   er   op   de   verspanende machines    geprogrammeerd    wordt.    Dit gaat    d.m.v.    aanlopen    van    punten    die vast   gelegd   worden   (touch-up),   wijzigen van   register   punten   (welke   overal   in   het programma gecontroleerd worden). Verder     bestaat     het     programma     uit “in/out”   punten   welke   gestuurd   worden door   alles   wat   aan   het   systeem   hangt, zoals     bijvoorbeeld     lopende     bandjes, positioneer        camera,        en        andere hardware.

Voorbeeld programma vertikale freesmachine met Fanuc iso besturing. % O0029(voorbeeld programma) (cyclustijd - ... sec) (steltijd - .... minuten) (opspangegevens ........) (nulpunten gegevens .........) N1M0 G90G80G40 M8 G0G90G43H1S1500M3Z150.G54X-10.Y-50. (CENTERB.-10MMX90GR)T2 Z25. G98G81Z-2.R3.F150 X-50.Y-100. G0G90Z150.M9 G0G91G28Z0.M5 G90M6 ... ... M99 %

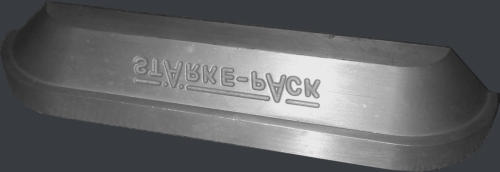

Proefstuk voor Matrijs deel met gefreesde tekst in spiegelbeeld. Mijn eerste gefreesde tekst, alweer ruim 25 jaar geleden. Tekst geprogrameerd met een proef versie van Bobcat.

Alum. audio frontje - achterzijde

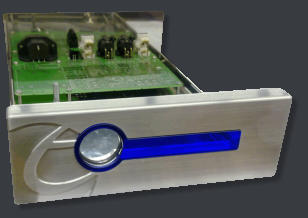

Alum. audio frontje - deels gemonteerd

Messing Deksel

Alum. bevestigingsdeel

Test Graveer werk via cad/cam logo van M.F.O. (Multinational Force and Observers)

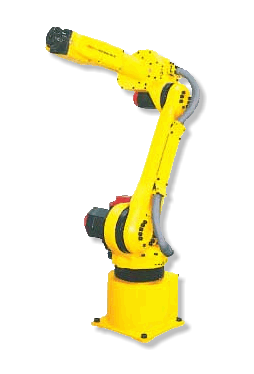

Mijn eerste Fanuc robot programmeer klus met draaimachine Nacamura WT100
